Tengja myndavél
Hægt er að tengja myndavél við IoT-box sem tengt er við Odoo-gagnagrunn á örfáum skrefum. Þegar myndavél hefur verið tengd við IoT-box er hægt að nota hana í framleiðsluferli eða tengja hana við gæðastýringarpunkt/gæðaathugun. Þá er hægt að taka myndir þegar tilteknum gæðastýringarpunkti/athugun er náð, eða þegar ákveðinn lykill er ýtt í framleiðslu.
Tenging
Til að tengja myndavél við IoT-box, tengdu tækin saman með snúru. Venjulega er notuð einhvers konar USB-snúra.
Ef myndavélin er studd þarf ekkert að stilla; hún greinist sjálfkrafa þegar hún er tengd.
Tengja myndavél við gæðastýringarpunkt í framleiðsluferli
Í Gæði er hægt að setja upp tæki á Gæðastýringarpunkt. Farðu í: Gæði → Gæðaeftirlit → Stýringarpunktar og opnaðu þann Stýringarpunkt sem á að tengja við myndavél.

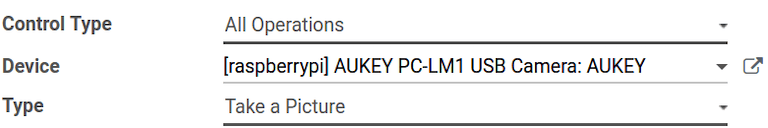

Á eyðublaði stýringarpunkts skaltu breyta punktinum: veldu reitinn Tegund og veldu Taka mynd úr fellivalmynd. Þá birtist reiturinn Tæki þar sem hægt er að velja tengda tækið. Vistaðu breytingar ef þörf er á.
Myndavélin er nú nothæf með valda gæðastýringarpunktinum. Þegar þessum stýringarpunkti er náð í framleiðsluferli biður kerfið starfsmann um að taka mynd.
Athugið
Hægt er að nálgast gæðastýringarpunkta líka í: IoT → Tæki. Veldu þar tækið. Á flipanum Gæðastýringarpunktar er hægt að bæta þeim við tækið.
Ábending
Á eyðublaði gæðaathugunar er einnig hægt að stilla Tegund á Taka mynd. Farðu í: Gæði → Gæðaeftirlit → Gæðaathuganir → Nýtt til að búa til nýja gæðaathugun af síðunni Gæðaathuganir.
Sjá einnig
Tengja myndavél við vinnustöð í Framleiðslu
Til að tengja myndavél við aðgerð þarf fyrst að stilla hana á vinnustöð. Farðu í: Framleiðsla → Stillingar → Vinnustöðvar. Opnaðu síðan þá Vinnustöð þar sem nota á myndavél, til að opna ítareyðublað vinnustöðvarinnar. Bættu tækinu við á flipanum IoT-kveikjur, í dálknum Tæki, með því að smella á Bæta við línu.
Nú er hægt að tengja myndavélina við fellivalmynd í dálknum Aðgerð og velja Taka mynd. Einnig er hægt að setja inn lykil til að kveikja á aðgerðinni.
Mikilvægt
Fyrsta kveikjan á listanum er valin fyrst. Röð kveikja skiptir máli og hægt er að draga þær í hvaða röð sem er.
Athugið
Á skjá Verkbeiðni sýnir stöðuvísir hvort kerfið sé rétt tengt myndavélinni.
Sjá einnig
